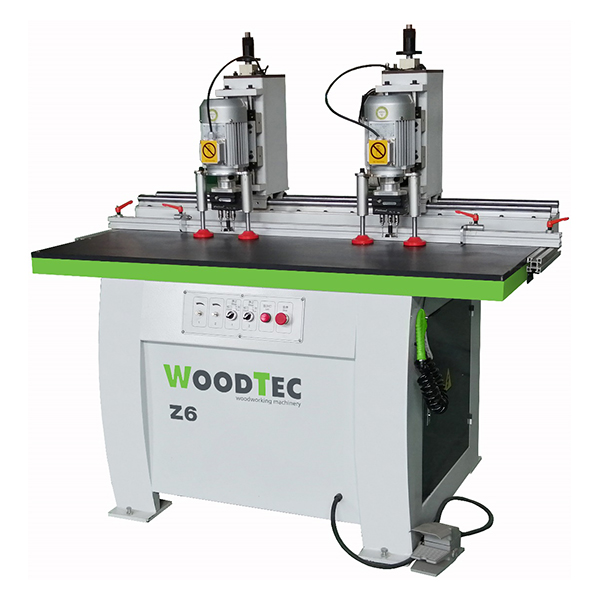

Описание станка сверлильно-присадочного под петли WoodTec Z6
Предназначены для фрезерования отверстий в мебельных фасадах под петлю с креплением.
Схема обработки
Схема обработки изделия
Схема сборки готового изделия
Отличительные особенности
- Прижим детали четырьмя пневматическими цилиндрами;
- Автоматическое управление рабочими операциями (старт-педаль);
- Боковые линейки (2 шт.);
- Линейка с 2-мя откидными упорами;
- Пистолет для обдувки станка;
- Перемещение сверлильной группы по направляющим D 25 мм.
Конструктивные особенности
Сверлильная голова. 3-х шпиндельная головка 48 х 6, имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли.
Засверливание отверстий происходит одновременно с операцией фрезерования.
Пневмоприжимы. Четыре пневматических прижима для быстрого фиксирования заготовки различной толщины.

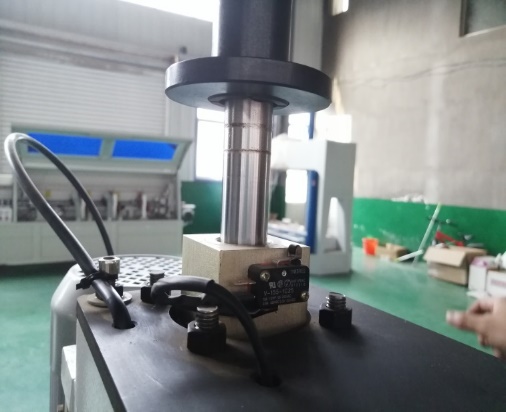

Регулировка глубины сверления. Станок оснащен быстрой настройкой глубины сверления при помощи винтовой системы. Обеспечивает перенастройку глубины сверления и точное сверление заданных параметров.

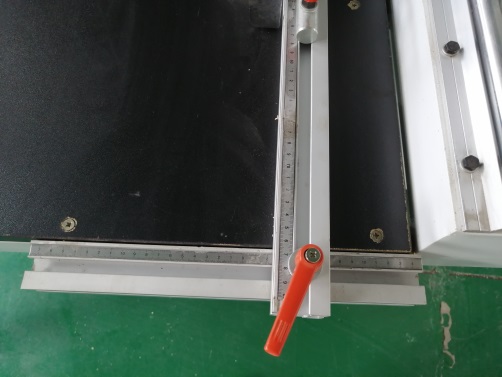

Комплект базирующих линеек. Станок оснащен быстрой настройкой глубины сверления при помощи винтовой системы. Обеспечивает перенастройку глубины сверления и точное сверление заданных параметров.
Электродвигатель. Привод сверлильного блока осуществляется двигателем мощность 1,5 кВт.

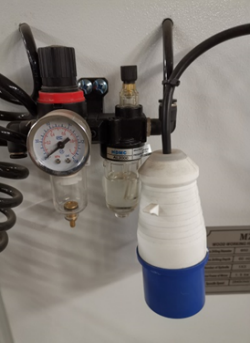

Подготовка сжатого воздуха. Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему.

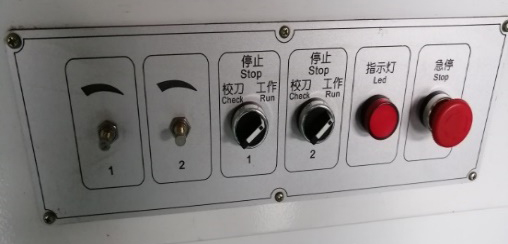

Пульт управления. Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка.

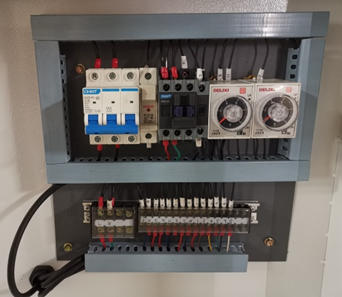

Электрошкаф. Электрокомпоненты высокого качества. Гарантируют долгий срок эксплуатации.

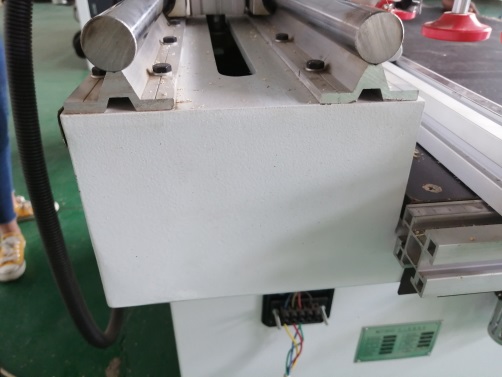

Прецизионные направляющие. Настройка оборудования в соответствии с необходимым расстоянием между петлями осуществляется в ручном режиме путем их перемещения по прецизионным направляющим (D = 25 мм) повышенной жесткости, что гарантирует высокий уровень точности позиционирования сверлильного инструмента.

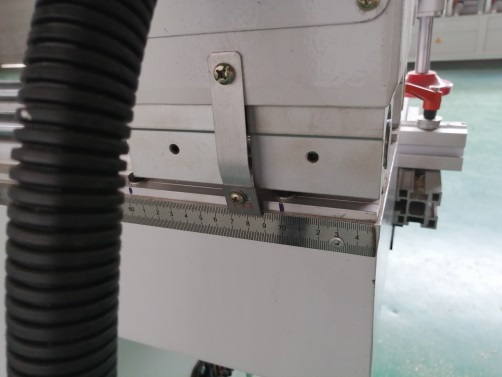

Линейка на станине станка. Настройка расстояния между шпинделями выставляется при помощи линейки расположенной на станине станка.
Краткие характеристики
| Количество сверлильных групп, шт. | 2 |
| Максимальный диаметр сверления, мм | 35 |
| Максимальная глубина сверления, мм | 60 |
| Частота оборотов шпинделя, об/мин | 2800 |
| Мощность электродвигателя, кВт | 2 x 1,5 |
| Давление воздуха, МПа | 0,6 - 0,8 |
Габаритные размеры:
| Длина, мм | 1700 |
| Ширина, мм | 850 |
| Высота, мм | 1690 |
| Вес, кг | 260 |
