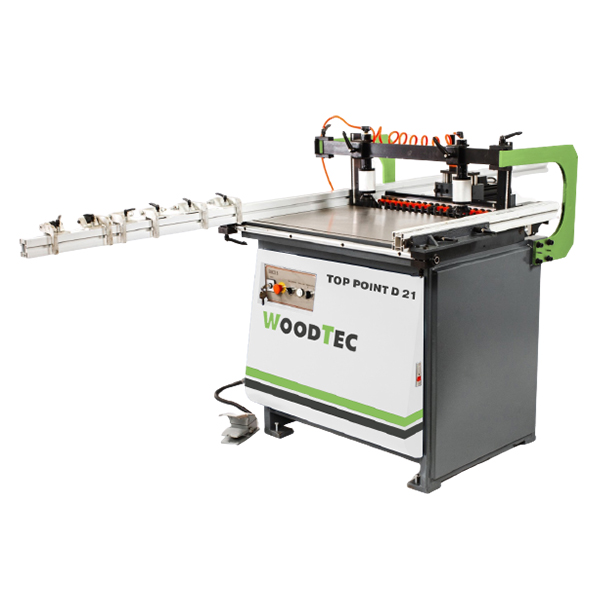

Описание сверлильно-присадочного станка WoodTec TOP POINT D 21
Станок ТOP POINT D 21 является классическим сверлильно-присадочным станком со шпиндельной группой на 21 сверло. Используется для сверления отверстий в мебельных деталях в горизонтальной и вертикальной плоскости, также может быть применен для сверления отверстий под 45 градусов для дальнейшей сборки рамочных конструкций, фасадов, и иных изделий.
Однотраверсный станок применяется на мебельных предприятиях всех производственных мощностей, является широко универсальным.
Схема обработки

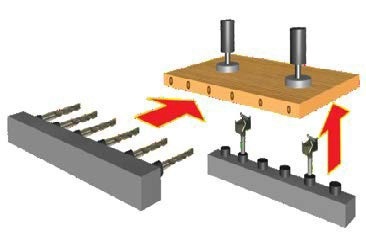

Схема обработки изделия

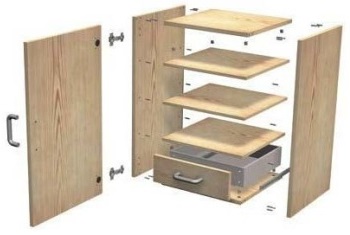

Схема обработки готового изделия
Конструктивные особенности

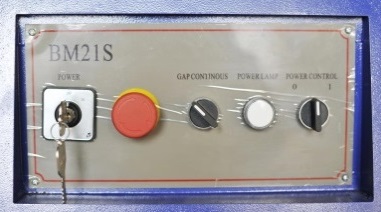

Панель управления. Простой и понятный пульт управления размещен на передней панели станка, что удобно для работы оператора.

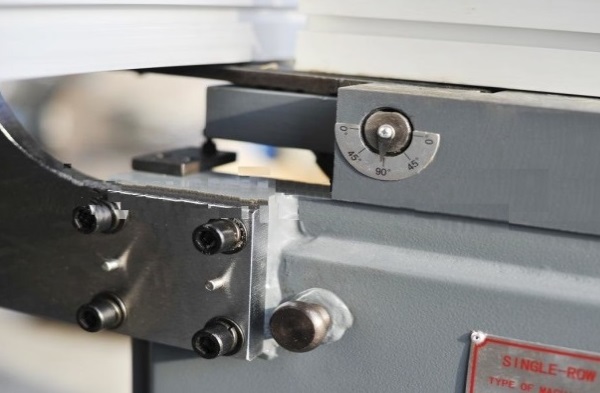

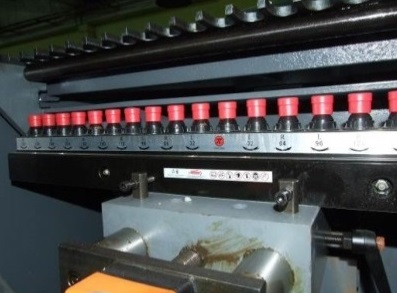

Сверлильная группа. Присадочная группа имеет возможность вертикального и горизонтального позиционирования, с функцией фиксации в промежуточном положении, что позволяет выполнять вертикальную и горизонтальную присадку, а также присадку под углом 45 градусов.

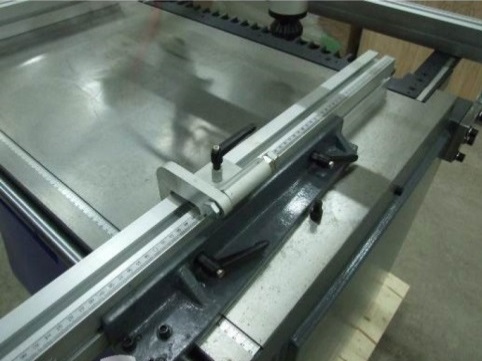

Боковые упоры. Массивные боковые упоры обеспечивают легкую и точную установку требуемого размера.

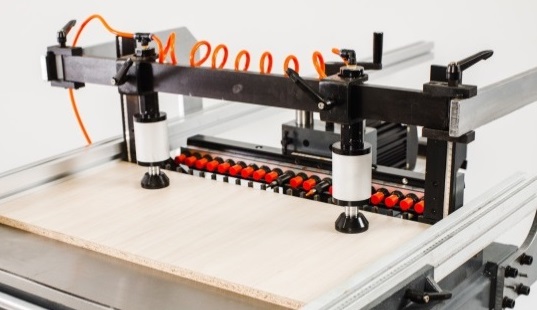

Пневмоприжимы. Надежная фиксация детали любого размера двумя вертикальными пневматическими прижимами.

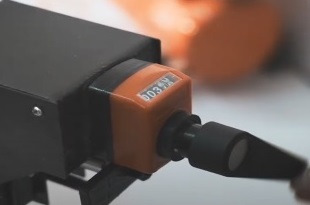

Система регулировки глубины сверления. Регулировка глубины рабочей группы посредством маховика и механического цифрового индикатора.
Блок подготовки воздуха.
- Создает минимальные потери давления.
- Легкая замена фильтрующего элемента.
- Автоматический отвод конденсата.
- Стабильная работа всей системы и узлов станка, предохранение элементов системы от закисания.
Краткие характеристики
| Размеры рабочего стола , мм | 890 х 625 |
| Количество шпинделей, шт. | 21 |
| Расстояние между шпинделями, мм | 32 |
| Расстояние между крайними шпинделями, мм | 640 |
| Обороты шпинделей, об/мин | 2800 |
| Угол наклона траверсы, ° | 0 - 90 |
| Требуемое давление воздуха, Бар | 6 |
| Мощность, кВт | 1,5 |
| Рабочая площадь для станка, мм | 3500 х 3500 |
| Длина, мм | 1050 |
| Ширина, мм | 1250 |
| Высота, мм | 1400 |
| Вес (без упаковки), кг | 300 |
Габаритные размеры (в упаковке)
| Длина, мм | 1060 |
| Ширина, мм | 1050 |
| Высота, мм | 1100 |
| Вес (в упаковке), кг | 350 |
